直流系统是广泛应用于水力、火力发电厂、各类变电站和其它使用直流设备的现场(如石化、矿山、铁路等)。直流系统的可靠性、安全性直接影响到电力系统的可靠性、安全性。在电力系统中,直流接地是直流系统常见性故障,直流系统发生接地或混入交流电源后,可能引起继电器或保护装置误动作,导致严重事故。目前,直流系统绝缘在线监测及选线装置已成了直流系统必备的装置。HY-DC系列直流绝缘监察在线保护装置可及时检测系统绝缘状况,快速判断接地线路,便于查找故障,避免事故。
选型表
型号 | 主要功能及特点 | 特色 | 配置 | |
选线路数 | 备注 | |||

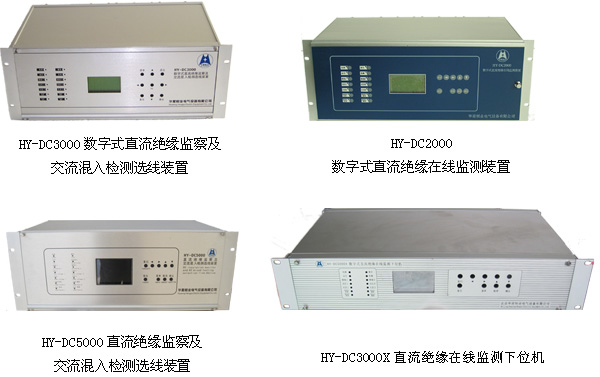

HY-DC2000 | 1. 集成度高,抗干扰能力强,运行速度快;就地软件升级; 2. 全汉化提示,操作方便;现场安装无需硬件调节,根据系统情况设定运行参数; 3. 完善的自检,自调试功能; 4. 有两组独立的报警接点,可适应现场需要; 5. 通讯接口:RS232、RS422、RS485,随机带多种通讯规约; 6. 故障信息记忆功能; 7. 可与站内原有的绝缘监察装置并列使用; 8. 装置的工作电源交、直流两用; 9. 可区分母线接地、线路接地。可分辨接地电阻≤25K。线路电容较小时,可达30K~40K左右; 10. 简便易用的多机连接功能,主从机模式适于复杂直流系统,。 | 基本型 | 48路 | |
96路 | ||||
HY-DC2000A | 监测更多线路 | 144路 | ||
192路 | ||||
HY-DC3000 | 交流混入选线 | 48路 | 校正 CT极性 | |
96路 | ||||
HY-DC3000X | 多机系统下位机交流混入选线 | 48路 | 校正 CT极性 | |
96路 | ||||
HY-DC5000(A) | 彩色液晶、交流混入选线 | 48路 | 校正 CT极性 | |
96路 | ||||
144路 | ||||
192路 |
