    HY-DC系列直流绝缘监察和交流窜人检测选线装置

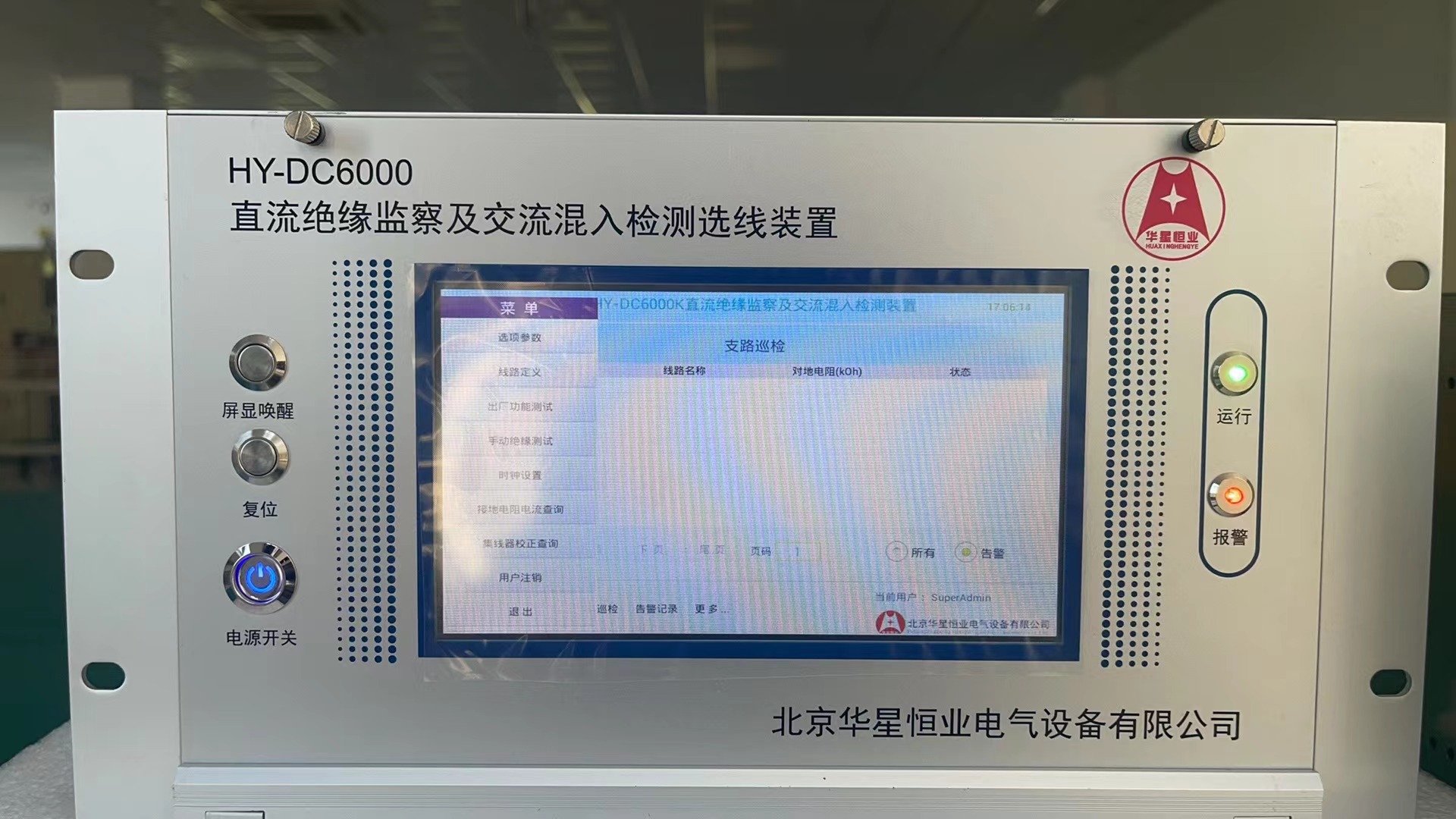

    一、HY-DC6000型微机直流绝缘监察及交流混入检测装置


    HY-DC6000型微机直流绝缘监察及交流混入检测装置,采用改进的不平衡桥检测法,实时监测系统对地绝缘电阻,并使用数字化智能直流漏电流传感器进行支路绝缘监测和接地选线。绝缘电阻检测精度高而且无注入式交流信号源,精度不受系统对地分布电容的影响,检测过程中电压扰动极小,可检测支路单极绝缘下降、同支路正负极同时绝缘下降、多支路多点绝缘下降等复杂故障情况,可实现100%正确接地选线,并可在复杂直流系统中多台组网应用。本装置可用于DC500V 以下直流系统的系统绝缘检测、交流混入检测、直流互窜监测和接地选线,广泛应用于电力、石化、冶金、煤炭、铁路等行业的直流系统中。

    二、 HY-DC6000N型微机直流绝缘监察及交流混入检测装置

           HY-DC6000N装置除具备直流系统接地检测以及自动判断接地支路外,还可及时准确地检测交流混入直流系统故障,现有市场上的产品虽然具备交流串直流故障的测记和报警功能,但只能发出报警信号,并不能选出交流混入的具体线路。本装置可以快速准确的检测出交流混入的故障并且可自动判断出有交流电串入直流系统的母线号及支路号,为现场运行人员及时准确地排除故障提供了有效支持和保障。

    由于直流系统中发电源质量不高,输配电系统中的电力变压器,用电设备中的晶匣管整流设备的使用,除接地和交流混入外还存在谐波串入的故障。谐波的危害也是十分严重的,谐波使电能的生产、传输和利用的效率降低,使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作,使电能计量出现混乱。对于电力系统外部,谐波对通信设备和电子设备会产生严重干扰。本装置可及时检测谐波串入直流系统故障,并且能准确地选出串入直流系统的母线号和支路号。为直流系统中谐波串入隐患的及时发现提供保障。

          1、HY-DC6000N装置硬件采用总线内嵌的CPU芯片,集成度高,抗干扰能力强,功耗低;可通过装置的RS232通讯接口直接对装置的软件升级。

          2、采用彩色液晶全汉字显示,直观、明了、操作方便;装置工作部分无需硬件调节,现场安装时,只需检查接线,校正CT极性,根据系统情况设定运行参数即可。

          3、使用改进的不平衡桥检测法,不对母线注入任何交流信号,精度不受系统分布对地电容影响,检测过程中电压扰动小,检测过程中对正负母线对地电压的扰动≤±5%,可区分母线接地、线路接地。可分辨接地电阻≤100K(单条出线对地电容15UF)。线路电容较小时(单条出线对地电容小于3UF),可达150K。

          4、交流混入直流系统检测选线功能采用了我公司自主研发的交流选线综合原理技术,当串入直流系统的对地工频电压大于整定值(初始值为25V,可设置)时,不管是交流与直流母线之间直接短路,还是交流经电容耦合串入直流系统,或交流经电阻串入直流系统,都可区分是母线串入还是支路串入, 并可准确选出串入母线分段和串入支路号。对于工频电源不接地系统(需要时可在其零线与大地之间接一电容),也可实现交流混入直流系统监测选线的功能。

          5、交流混入和谐波串入直流系统检测选线均采用电压定值越限启动,直流系统接地选线采用电阻定值越限启动,启动定值可软件整定,工作稳定可靠,操作方便。

          6、本装置可由软、硬件选择RS485、RS232通讯接口,波特率、通讯参数可软件设定,并随机带多种通讯规约,可由软件选择。

          7、完善的自检、自调试功能,可分别记忆64次交流混入、64次谐波串入、64次接地故障、32次过欠压(失电)报警记录,装置失电后信息不丢失。

          8、简便易用的多机连接功能,可适用于复杂直流系统组网使用。主从机程序有少许差别会在以下说明。

          9、装置的工作电源交、直流两用。

         10、可与站内的绝缘监察装置并列使用。



       三、   HY-DC30JD-2 型直流母线交流窜入交流窜入装置

        交流窜入事故对变电站及发电厂中直流系统危害极大,不仅可能破坏直流系统本身,而且在一定条件下引发信号回路和保护装置误动作,给系统带来严重后果。本装置是一台可实时监视直流系统母线绝缘接地状态(可以选择投入或退出),同时监测直流母线交流窜入状况的装置。主要功能如下:

          ●可实时监测直流母线电压、正负母线对地电压及窜入直流母线的交流电压。

           ●检测正负直流母线对地绝缘电阻。

           ●提供交流窜入告警、正极接地告警、负极接地告警、过欠压告警四组独立继电器接点输出。

          ●可在录波记录及报警记录里查看相应的历史报警信息。

          ●一个485通讯接口,与上位机进行通讯。

         参数表

           电压等级 DC500V以下 报警继电器接点容量 DC30V/3A;AC250V/3A

          工作电源 交直流通用(85V~265V)

          报警输出 1)交流窜入报警 2)正极接地报警 3)负极接地报警 4)过欠压报警

          平衡电阻阻值 40KΩ

          装置功耗 ≤10W

          通讯方式 RS485形式

          装置重量 ≤2Kg

          母线段数 1段

          装置使用条件 环境温度:-10℃~45℃
