在当前国家电网加速构建新型电力系统、推动数智化转型的大背景下，变电站远程智能巡视系统的应用显得尤为重要。随着电网规模的持续扩大和新能源的广泛接入，传统的人工巡检方式已难以满足高效、精准的运维需求。远程智能巡视系统通过集成物联网、大数据、人工智能等先进技术，实现了对变电站设备的实时监测、预警和自动巡检，有效缓解了运维压力，提升了运维效率与精准度。

　　同时，变电站远程智能巡视系统的应用对于促进电网的安全稳定运行、推动数智化转型与升级具有重要意义。该系统能够及时发现并处理设备故障，增强电网的安全性和可靠性，为能源安全和“双碳”目标的实现提供有力保障。此外，它还有助于推动新型电力系统的建设，促进电网的优化发展。更重要的是，远程智能巡视系统的成功应用将引领电力行业向更加智能化、数字化的方向发展，推动整个行业的创新与进步。

　　01

　　变电站远程巡视系统的技术和架构

　　变电站远程智能巡视技术及其架构是电力行业智能化转型的关键，它们共同构成了高效、精准、实时的变电站运维体系。

      在技术层面，多维感知技术为系统提供了强大的数据采集能力，通过高清摄像头、无人机、机器人等感知终端，实现了对变电站设备外观、运行环境等多方面的实时监测。这些感知数据随后被智能分析算法深度处理，利用图像识别、语音识别、数据分析等技术手段，自动识别设备异常、预测潜在故障，并生成详细的运维报告和预警信息。

　　同时，云计算与边缘计算的结合应用，确保了数据的快速处理与实时反馈，降低了数据传输延迟，提高了系统的整体效能。此外，部分先进系统还引入了数字孪生技术，通过构建变电站的数字模型，实现了对设备状态的虚拟仿真和预测分析，为运维决策提供了更加全面、深入的支持。

     在架构层面，变电站远程智能巡视系统采用分层设计，主要包括感知层、网络层、平台层和应用层。感知层负责数据采集，通过各类感知终端获取变电站的实时信息；网络层则负责数据的传输，确保数据能够安全、快速地到达处理中心；平台层是系统的核心，集成了云计算平台、边缘计算节点和数据分析引擎等关键组件，实现对数据的深度处理和分析；应用层则面向用户，提供直观、便捷的运维管理工具和界面，使用户能够轻松查看设备状态、接收预警信息并执行巡检任务。这种分层架构不仅提高了系统的可扩展性和可维护性，还使得各层之间能够高效协同工作，共同保障变电站的安全稳定运行。

　　02

　　变电站远程巡视面临问题和解决方案

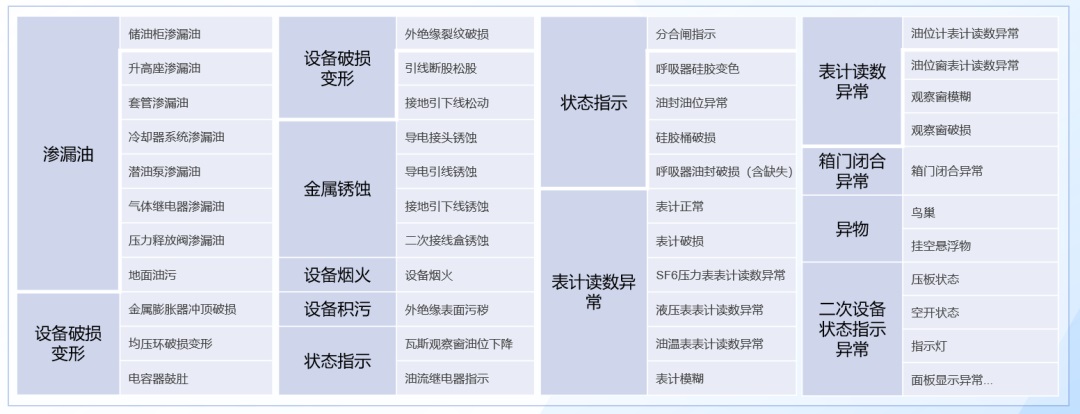

　　变电站远程巡视系统在迈向智能化道路时，算法实用化成为了亟待解决的核心问题。首先，算法需要克服变电站环境的复杂性和设备的多样性，确保在各种条件下都能准确、实时地识别设备状态和潜在故障。这要求算法具备高度的适应性和准确性，能够应对电磁干扰、光照变化等不利因素，同时针对不同类型的设备进行定制化优化。然而，算法的这一要求在实际应用中往往面临挑战，因为变电站的运维数据获取和标注困难，加之计算资源的限制，使得算法的优化和迭代变得尤为复杂。

     其次，为了推动算法实用化，需要采取一系列策略。定制化开发是关键，通过深入了解变电站的具体需求和特点，设计并优化适合该场景的算法模型。同时，多源数据融合也是提升算法性能的有效途径，通过整合来自不同感知终端的数据，实现更全面的设备状态监测和故障预警。

      此外，建立算法持续学习和优化的机制同样重要，通过不断收集和分析新数据，对算法进行迭代升级，以适应变电站环境的不断变化。最后，标准化与规范化也是推动算法实用化的重要手段，通过制定统一的标准和规范，提高算法的可比性和可移植性，促进算法在变电站远程巡视系统中的广泛应用。

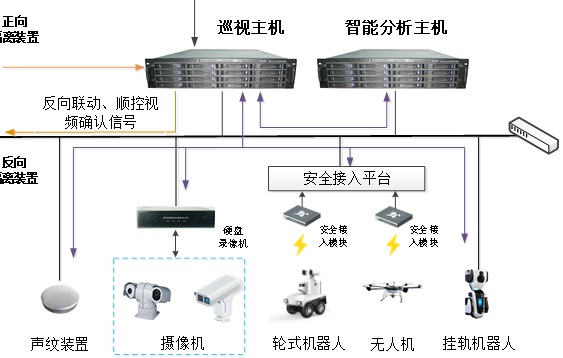

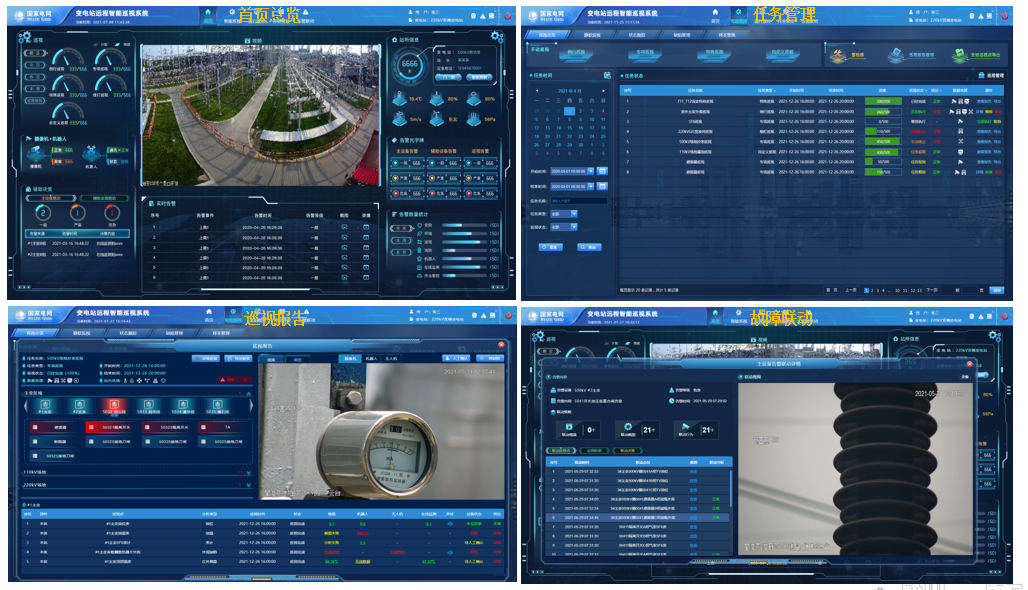

      变电站远程智能巡视系统部署在变电站站端，主要由巡视主机、智能分析主机、轮式机器人、挂轨 机器人、摄像机、无人机及声纹监测装置等组成。

      巡视主机下发控制、巡视任务等指令，由机器人、摄像机和无人机开展室内外设备联合巡视作业，并将巡视数据、采集文件等上送到巡视主机；

      巡视主机与 智能分析主机对采集的数据进行智能分析，形成巡视结果和巡视报告。

      巡视系统具备获取与巡视相关 的状态监测数据与动力环境数据、与主辅设备监控系统智能联动等功能。

      巡视主机具备双网口和设置 独立网段，信息安全应符合GB/T 36572的要求。

系统结构稳定、运行可靠。

    本系统提供多种结构方式，供不同要求、不同规模的现场选用。系统支持RS232/422/485、CANBUS总线、光纤等通讯网络形式。各间隔设备相对独立，个别设备的故障不会影响系统运行，更不至于导致系统的崩溃瓦解。整个系统结构稳定性强，系统运行可靠性高。

系统采用分层分布式结构，安装布置灵活。本系统设备分为监控层、通讯层、间隔层等几层设备，各层设备分别完成不同的功能，经过网络连接在一起，组成系统。间隔层设备采用分布式结构，既可分散安装在开关柜、现场控制柜等设备上，又可集中安装在保护室或控制室的保护控制柜上，安装灵活方便，完全能适应电力、工矿企业的生产现场安装要求。

系统扩充性强，外加设备灵活方便。

    系统增加设备方便灵活，所加设备不会影响系统中别的设备的正常运行。同时系统完全支持第三方设备的集成，可以方便地添加第三方设备的通讯规约，保证系统具有良好的扩充性。

继电保护单元相对独立，系统运行状况的好坏不会影响继电保护装置的工作。

    继电保护装置采用模块化设计，各装置相对独立，某一装置故障不影响其他装置运行；不依赖系统通讯网络，具有独立的电气量采集通道，其所需电气量直接采集自相关的CT、PT，保证了继电保护功能的独立性和高可靠性。保护装置具有通讯功能，在装置动作或异常后，能及时地将相关信息上传至监控系统，及时反应装置状态。

继电保护及测控装置技术性能完善，界面友好，维护方便。

（1）装置采用全汉化屏幕液晶显示测控保护信息，具有友好的人机界面，可进行参数设置、实时数据显示、本地遥控操作及通道监视等。

（2）能进行远程维护，实现远方故障诊断，参数整定等。

（3）系统功能具有继电保护、控制、测量、数据远传、低周减载、同期操作、小电流接地选线、备用电源自投、电压并列、计算分析及当地监控等功能，有较高的运行可靠性和较强的抗干扰能力。

（4）能进行自诊断、自恢复、远方诊断、故障录波、防误闭锁监控功能，可实现无人值班。

（5）在自动化系统设计中优先采用交流采样技术。

方案一：星型结构

    在本网络中，各间隔层设备（包括保护装置、测控装置、电能采集装置、直流屏等）以RS232/422/485方式接入通讯总控单元，由通讯总控单元提取各设备数据，经处理后上传监控系统；同时接受监控系统下发的控制和调节命令，并转发到目标设备，由目标设备完成远方控制和调节。同时完成对调度端的数据传输，实现系统的远动功能。

采用星型网络的特点是：

1）该系统结构简单，增加或去除设备灵活；

2）系统的可扩展性强，增加设备不会影响原设备的正常运行；

3）各设备相互独立，单台设备故障不会影响系统及其他设备的运行。

方案二：网络结构

基于网络的自动化系统，是采用先进的网络技术，实现底层自动化设备的网络化，从而克服了串行通讯的距离限制和数据传输速率慢等问题。采用网络化的自动化系统，还可以同时将其他的自动化系统（如：RTU、ERTU、直流系统、故障录波等）共同组成网络，所有数据以网络方式共享，从而实现完全意义上的电力综合自动化系统。

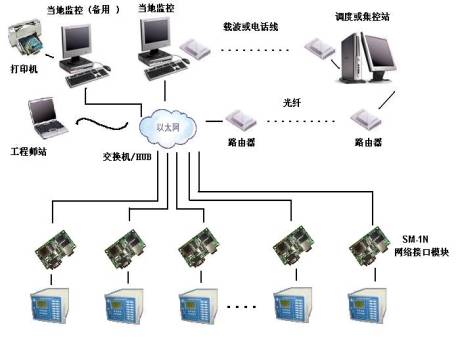

采用网络化系统结构，各保护、测控装置或其他需接入系统的自动化设备，均需嵌入SM-1N型网络接口模块。其系统结构框图如图1-2所示：

        HY-V3000安防监控系统是以DVR为核心，智能化、网络化的安防监视系统。视频系统和报警系统一起作为安防系统中两个重要的组成部分，并融合为一个统一整体。该系统自推出以来，已经在全国范围的电力、电信等行业得到广泛的应用，博得了广大客户以及合作伙伴的好评。应用案例：北京奥运会相关变电工程、国家电网公司1000KV特高压实验基地、国家电网公司三峡输变电工程岳阳、荆门500KV变电站、山西省电力公司无人值班改造工程、河北省电力公司无人值班改造工程。

        HY-V3000安防监控系统是应用光纤、同轴电缆在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。

构成

前端部分：

前端完成视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：

摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

传输部分：

　　传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。 长距离传输采用光纤。

控制部分：

该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、H.264压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分

周界管理及出入口控制部分：

在重要出入口、围墙安装主动式红外探头，进行布防，在监控中心值班室（监控室）安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了安保力度。报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，当在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。

监控系统总体功能要求

1. 系统安全功能
     ·系统支持灵活多级操作权限、操作等级，可设置操作员权限，设备控制权限；

    ·可设置监视器能够显示的摄像机图像。

    ·可设置键盘能够调用的摄像机图像。

    ·操作者可在任意控制点登录到系统，并享有自己所有的控制权限。

    ·系统支持多级操作权限等级，支持多种操作者权限。

    ·可设置操作者能够调用的摄像机图像。

    主控采用多媒体图形界面，要求界面美观、操作方便。多媒体操作软件必须为网络版，支持多个用户；支持视频图像显示、控制；支持报警联动，并有语音提示报警，支持地图显示。

2. 系统管理功能 　

　·对重要的系统操作有记录功能； 　

　·视频丢失检测功能； 　

　·能够进行在线编程 　

　3. 报警联动功能 　

　·可同时处理多路报警能力。 　

　·灵活的报警布防、撤防。 　

　4. 系统支持操作优先分级 　

　系统支持将某些报警分配给某些操作者，并支持不同的操作等级。 　

　5. 录像要求:

　数字硬盘录像机能实时录像(每路刷新率不低于25帧/秒，清晰度480TVL)，配置的硬盘能存放连续的720小时图像资料，另配存储设备按需自动/手动备份当天资料
